成都特恩达燃气设备有限公司

燃气过流阀使用说明书

一、 概述：

本公司生产的管道燃气过流阀，是燃气管道的安全紧急切断装置。在用气过程中如遇燃气管破损、脱落、爆管，灶具意外熄火，调压箱故障导致的流量过高等均可自动关闭输气管道，本产品具有密封性能好、无功耗、灵敏度高、动作可靠、体积小、使用方便等优点。开阀须经人工干预，手动开启，满足安全管理规范，符合事故处理特点。

二、 主要技术参数：

适用气体：天然气；石油液化气；人工煤气等无腐蚀性气体

关阀方式：手动和自动

开阀方式：手动开启

安装位置：燃气燃烧器具（煤气灶）前

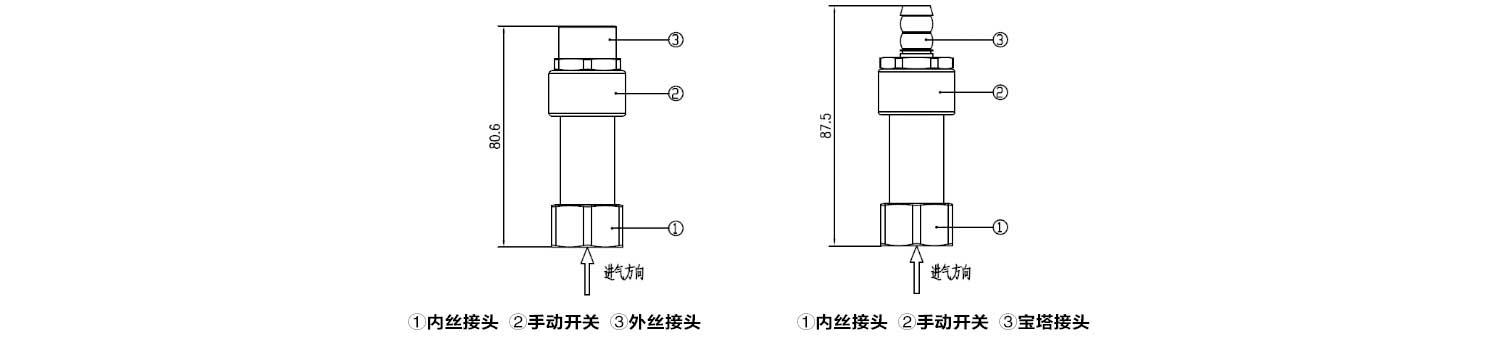

连接方式：进口G1/2〞内螺纹，出口G1/2〞外螺纹或宝塔接头

切断时间：<2S

通径：DN8

额定流量： 0.9 m³/h（压损100pa）具体见铭牌

额定进口压力：2.0KPa

最大进口压力：不能超过35KPa

自动关闭流量：1.2 m³/h具体见铭牌

高温自动关闭：85±5℃

工作环境温度：-10℃-60℃

执行标准：CJ/T 180-2014 建筑用手动燃气阀门

阀体材质：铜合金

密封材质：丁晴橡胶

三、 性能优点：

1、机械开关功能：

该阀以纯机械方式启闭，设有开、关、锁3个位置。机械开关可旋转至锁定关闭状态，可保证严密而稳定的密封状态，传统带磁性开关的过流阀易吸附管道中的铁锈从而产生泄漏，我司选用滑动式结构避免了吸附铁锈带来的泄漏。

2、超流切断功能：

当燃具熄火，燃气管破裂、脱落，或者燃气调压阀失控，流量超过设定值时，能瞬间关闭气源。

3、高温保护功能：

当出现意外火情，阀体受温升至80-90℃时，高温密封组件自动切断气源，能减缓火势蔓延，为火灾逃生、消防救援争取宝贵的时间。

四、燃气过流阀安装指导

购买之前首先要选择型号，确认燃具流量。安装前检查接口端是否清洁，避免灰尘杂物进入气孔。安装完毕，检查接口是否密封（可用少量肥皂水涂抹至接口处）。确认正常后，关闭燃具开关，旋转并向开启方向推动开关，打开气源，即可正常使用。

如出现超流切断时，请检查燃具开关、燃气管等是否正常，待事故原因处理完毕，确认正常后启闭方向来回推动一次开关，便可正常使用。如果出现火情高温切断时，需待事故处理完毕，确认燃气管道正常且关闭后，更换过流阀。

五、安装要求：

 1、阀门安装单位应具备相应资质。

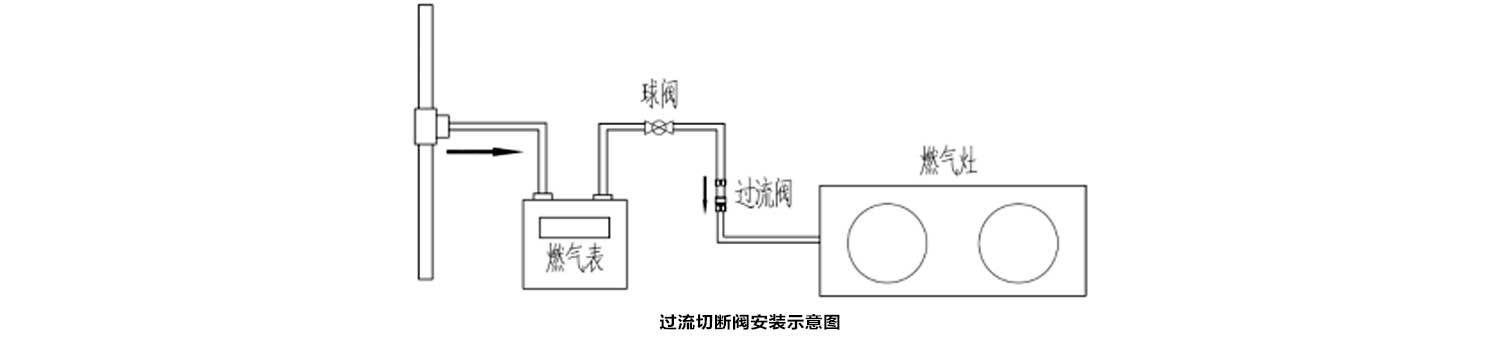

2、阀门应安装在煤气表后，灶具前。

3、应按阀体标明的气流方向安装，允许水平和垂直安装。

4、管道吹扫时，建议将过流阀隔离，以免管内杂物损坏阀门密封材料。

5、在进行试压检测密封性能前，应先使过流阀处于开阀状态，试压压力不能大于阀门的最大进口压力。

6、何因保管不善、违章施工造成阀门损坏、部件丢失，不属于本公司免费保修范围。

六、 阀门维护：

建议用户定期对阀门进行开、关检查，如发现故障，应及时通知专业人员或厂家检修，严禁用户私自拆卸或随意敲打阀门以免造成燃气泄漏。

七、 质量保证

成都特恩达燃气设备有限公司（以下简称特恩达）产品在出厂前，经过严格检验，并符合相关国家标准或行业标准。

成都特恩达燃气设备有限公司承诺：凡购买特恩达产品的用户，自购买该产品之日起一年内如出现质量问题，特恩达免费更换。因以下情况损坏或出现损缺的产品，不享受此免费更换服务：

1.疏忽、事故、灾害、安装、使用不当；

2.产品未经授权擅自拆卸改装；

3.因运输过程造成的损坏；（与货运方协商解决）

4.产品投入流通时的科学技术水平尚不能发现的材料或是设计、制造上的瑕疵．

八、 责任限定

1、 用户应承认产品本身已决定了购买它的目的和适合度，特恩达不负有承担所提供建议产生后果的责任。

2、 对于未严格按照本产品说明书的要求对产品进行使用和维护所带来的损失，特恩达不承担责任。

3、 擅自更改或更换内部零件而引起的任何问题，特恩达不承担责任。

本产品说明书由特恩达出版，由于印刷错误或产品的不断更新，导致本说明书的内容与实际产品可能有不符之处，这些更改恕不另行通知，敬请见谅．最新版本查阅请致电本公司。

电话：028-84828756.传真：028-84828756.                成都特恩达燃气设备有限公司保留最终解释权。
