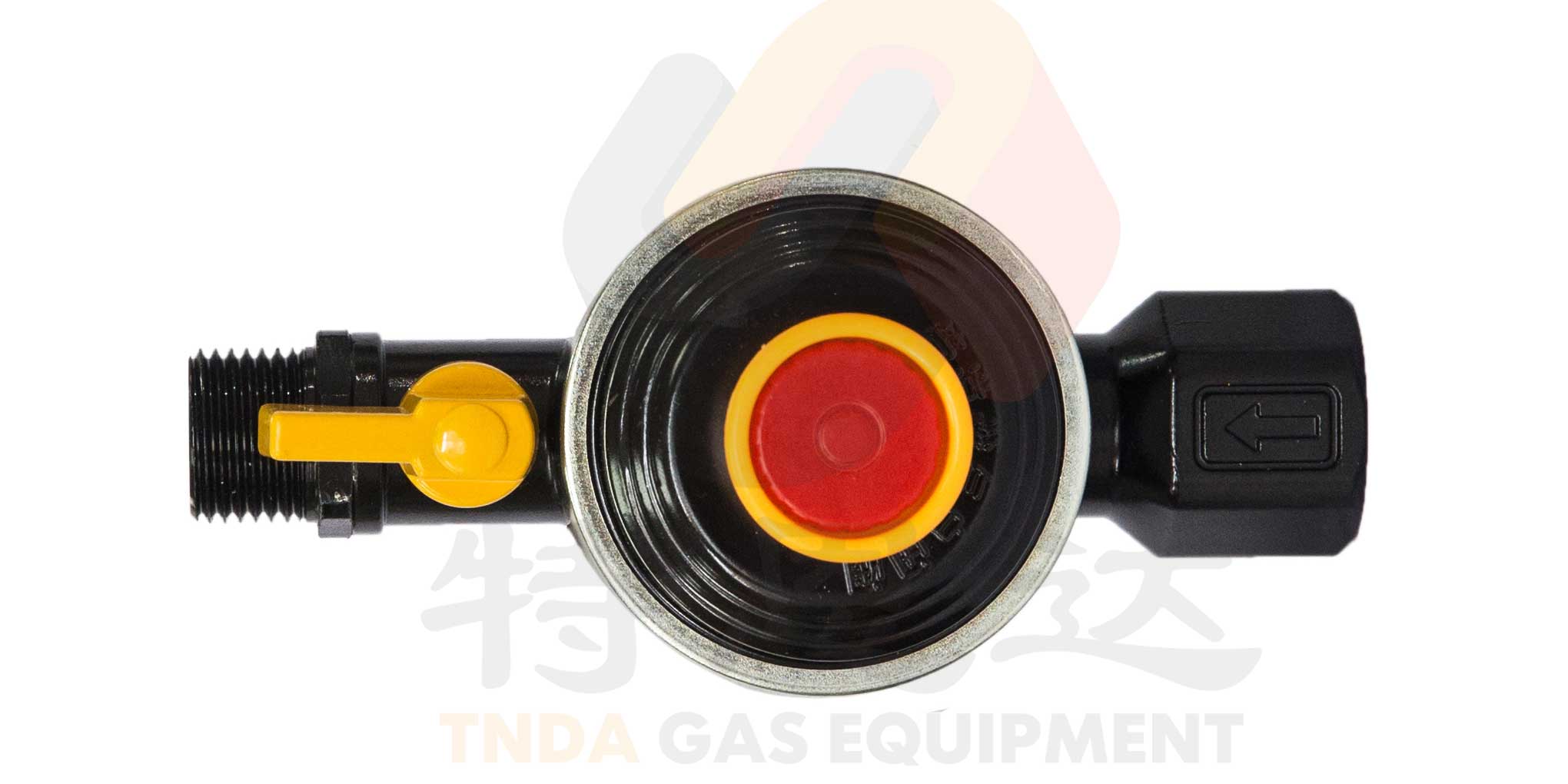

管道燃气自闭阀使用说明书


一、 概述:

  本公司生产的管道燃气自闭阀,是燃气管道的安全紧急切断装置。在用气过程中如遇爆管、检修、停气、复供气、意外断气、气压过低、气压过高,调压箱故障导致的压力升高等均可自动关闭输气管道,本产品具有密封性能好、无功耗、灵敏度高、动作可靠、体积小、使用方便等优 点。开阀须经人工干预,手动开启,满足安全管理规范,符合事故处理特点。

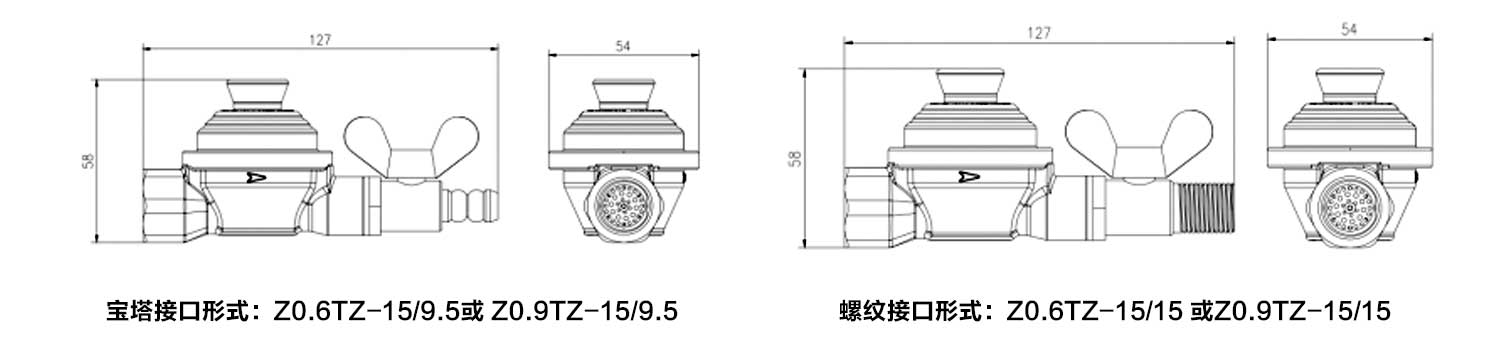

 外型尺寸及型号编制


二、 主要技术参数:


1. 适用气体:天然气;石油液化气;人工煤气等无腐蚀性气体

2. 关阀方式:自动

3. 开阀方式:手动开启

4. 安装位置:燃气燃烧器具(煤气灶)前

5. 连接方式:进口为G1/2〞螺纹,出口为9.5软管接头或1/2螺纹

6. 切断时间:<3S

7. 通径:DN15

8. 额定流量:0.6m3/h,0.9m3/h具体见铭牌

9. 额定进口压力:2.0KPa

10. 最大进口压力:不能超过40KPa

11. 欠压自动关闭压力:0.8±0.2KPa

12. 超压自动关闭压力:8±2 KPa

13. 过流量自动关闭:0.9m3/h,1.2 m3/h具体见铭牌

14. 软管脱落保护:胶管2米内脱开,2S内自动关闭

15. 超压启动:阀门关闭后进口压力≧6KPa不得自行启动

16. 工作环境温度:-1C-4C

17. 执行标准:CJ/T 447-2014

18. 阀体材质:铝合金

19. 密封材质:丁晴橡胶。


三、 原理:

   该自闭阀通过永磁铁吸附磁性元件带动小膜片以实现密封目的,当阀门手动拉启后膜片在气压作用下带动磁铁上移配合传动部件使小膜片打开阀门,从而达到平衡状态,当进气压力超过设定值后膜片带动磁性元件脱离磁铁,磁铁恢复最初状态,阀门实现关闭目的。

四、 操作说明:

   1、正常气压下的开启方式:

     将灶具或者自闭阀后端球阀关闭,手动拉起手柄保持3-5秒,松开后阀门自动保持开启状态。

   2、超压应急处理方案:

     当阀门红色手柄脱开黄色拉手后,此时阀门处于超压状态,应立即关闭后端球阀联系燃气公司处理故障,排除故障后打开球阀让阀门恢复关闭位置,再按第1条中操作进行开阀。

  3、欠压处理方案:

     当自闭阀自动处于关闭位置时,请检测阀门与灶具间软管是否脱落或爆裂,如无此现象检查进气压力是否低于正常工作压力,待排除故障正常通气后方可开启阀门。

  4、人为异常关阀:

     如阀门在工作过程中出现认为敲打或推拉把手导致阀门关闭,请检查燃气管路和阀门是否损坏,排除隐患后可自行开启阀门。

   五、安装要求:

   1、 阀门安装单位应具备相应资质。

  2、 阀门应安装在煤气表后,灶具前。

  3、 应按阀体标明的气流方向安装,允许水平和垂直安装。

  4、管道吹扫时,建议将自闭阀隔离,以免管内杂物损坏阀门密封材料。

  5、在进行试压检测密封性能前,应先使自闭阀处于开阀状态,试压压力不能大于阀门的最大进口压力。

  6、何因保管不善、违章施工造成阀门损坏、部件丢失,不属于本公司免费保修范围。

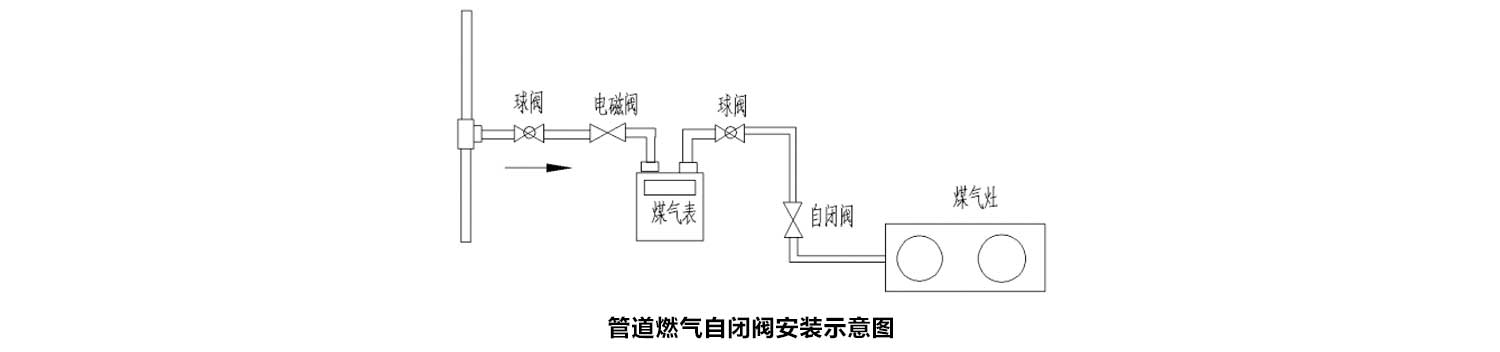

  六、管道燃气自闭阀安装指导


 七、 阀门维护:

 建议用户定期对阀门进行开、关检查,如发现故障,应及时通知专业人员或厂家检修,严禁用户私自拆卸或随意敲打阀门以免造成燃气泄漏。

 八、 质量保证

   成都特恩达燃气设备有限公司(以下简称特恩达)产品在出厂前,经过严格检验,并符合相关国家标准或行业标准。

   成都特恩达燃气设备有限公司承诺:凡购买特恩达产品的用户,自购买该产品之日起一年内如出现质量问题,特恩达免费更换。因以下情况损坏或出现损缺的产品,不享受此免费更换服务:

  1.疏忽、事故、灾害、安装、使用不当;

  2.产品未经授权擅自拆卸改装;

  3.因运输过程造成的损坏;(与货运方协商解决)

  4.产品投入流通时的科学技术水平尚不能发现的材料或是设计、制造上的瑕疵.

 十、 责任限定

 1、 用户应承认产品本身已决定了购买它的目的和适合度,特恩达不负有承担所提供建议产生后果的责任。

 2、 对于未严格按照本产品说明书的要求对产品进行使用和维护所带来的损失,特恩达不承担责任。

 3、 擅自更改或更换内部零件而引起的任何问题,特恩达不承担责任。

  本产品说明书由特恩达出版,由于印刷错误或产品的不断更新,导致本说明书的内容与实际产品可能有不符之处,这些更改恕不另行通知,敬请见谅.最新版本查阅请致电本公司。

   电话:028-84828756.传真:028-84828756.                成都特恩达燃气设备有限公司保留最终解释权
