一、 概述：

成都特恩达燃气设备有限公司（以下简称特恩达公司）TNDA系列浇封型燃气紧急切断阀（简称燃气电磁阀），是燃气管道的安全紧急切断装置。它可与燃气泄漏报警系统连接或与消防及其它智能报警控制终端模块等连接，实现现场或远程自动/手动紧急切断气源，确保燃气管道运送及用气安全。产品符合GB3836.1－2010 《爆炸性环境 第1部分：设备 通用要求》及GB3836.9－2006 《爆炸性气体环境用电气设备 第9部分：浇封型“m”》相关要求；本产品具有快速切断功能，密封性能好、耗电省、灵敏度高、动作可靠、使用方便等优点。开阀须人工手动开启，满足安全管理规范，符合事故处理特点。

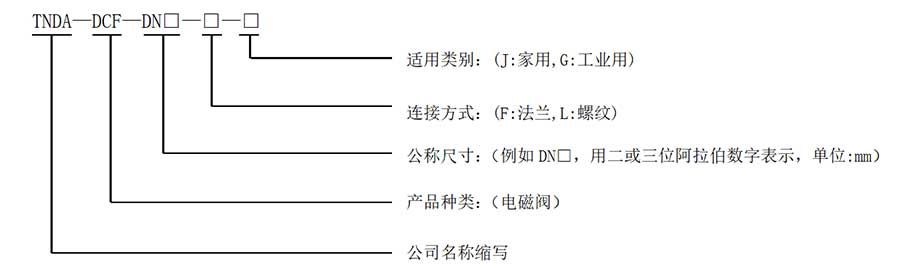

二、 型号编制说明：

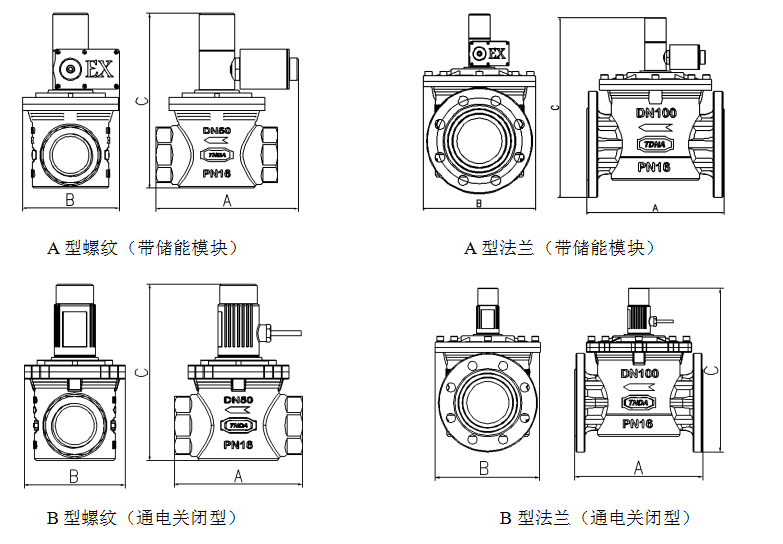

 三、产品结构图：

四、 安装尺寸

五、 工作原理：

  本电磁阀在出厂时，处于关闭状态。当安装完成后，接通电源，电磁阀联动箱给出关闭信号后线圈通电，产生磁力，电磁阀关闭；在排除事故确认安全后，手动将电磁阀手柄拉起，电磁阀开启。

六、 主要参数：

    1. 适用气体：天然气；石油液化气；人工煤气等。

    2. 额定电压：A型为AC220V；B型为AC220V或DC24V。

    3. 功率：A型待机1W，动作1W；B型直流待机0W，动作15W，B型交流待机0W，动作83W。

    4. 输入方式：A型无源控制信号接入；B型通电关闭（不能长期通电）

    5. 切断时间：<1秒。

    6. 工作温度（环境）：-20℃~60℃。

    7. 工作压力：≤1.6MＰa(具体见铭牌)。

    8. 公称压力： 1.6 Mpa。

    9. 相对湿度：≤93%。

   10. 防爆标志：ExmbII T6 Gb（浇封型）。

   11. 出线长度：1米。

   12. 密封材质：丁晴橡胶。

   13. 阀体材质：铝合金。

   14. 瞬时工作制

   15. 执行标准：GB3836.1-2010、GB3836.9-2006、CJ/T394-2012

      七、 操作说明：

  1.阀门的关闭方式：

     由与电磁阀连接的燃气泄漏报警系统、消防及其它智能报警控制终端模块发出关闭信号，阀门则快速关闭；如遇紧急情况，操作人员可人工拧开防尘罩，手动按下阀杆（约50N）阀门亦可关闭。

  2.阀门的开启方式：

     在排除故障后用手动用力向上拉起手柄，即可开阀，阀门可保持开启状态。

       注意：开阀时，如手柄向上提拉困难，则用一字螺丝刀按逆时针拧松泄压杆，使阀门两端进、出口压力平衡，平衡后再拉起阀杆，随后必须将泄压杆按顺时针方向拧紧。切忌野蛮操作，以免损坏开阀执行机构。

    3.当阀门切断后，须人工现场确认，排除事故隐患后方能手动开启阀门，恢复通电通气。

 八、 防爆注意事项：

 1. 电缆线预留长度1M，

 2. 电缆自由端应置于与环境相适应的设备里。

九、 安装要求：

 1. 阀门安装单位应具备相应资质并按相关的燃气管道施工规范安装。

 2. 建议在本电磁阀前段安装手动球阀，以便检修。

 3. 本电磁阀应安装在清洁及操作方便的地方。

 4. 应按阀体标明的气流方向安装，DN100及以下允许水平和垂直安装DN100以上必须水平安装。

 5. 电磁阀控制线应正确可靠连接。

 6. 管道吹扫时，建议将电磁阀隔离，以免管内杂物损坏阀门密封材料。

 7. 管道在进行试压检测密封性能前，应先使电磁阀处于开阀状态。

 8. 手动开阀时，宜在阀门进出口压力平衡时操作。

 9. 严禁带电开盖。

 10. 电磁阀的自由端在危险场所连接时，应有符合GB3836.1规定的防爆类型保护。

 注：在危险场所安装的电气设备应符合GB3836.15的规定。

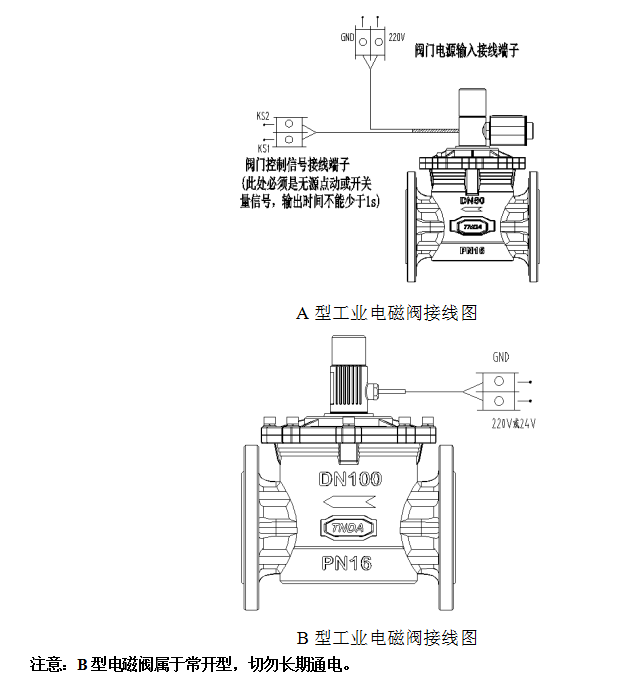

十、 电磁阀接线要求：

 工业型电磁阀接线按下图所示，接线必须保证正确且牢固可靠，做好接线的防护措施。

十一、 阀门维护：

   建议用户定期对阀门进行开、关检查，如发现故障，应及时通知专业人员或厂家检修。

十二、 用户注意事项：

1. 燃气电磁阀在安装之前应检查包装是否完好无损，是否受湿的迹象，用500兆欧表测绝缘电阻，其阻值不应低于20MΩ.

2. 本电磁阀只对电磁阀以后的通路起切断作用，对电磁阀以前的通路不起切断作用，请用户和安装在安装时单位注意。

3. 如发现泄漏，燃气开关迅速自动切断气源，待故障排除后，再开启电磁阀。

4. 用户使用中不得随意拆卸电磁阀，不得随意敲打、碰撞电磁阀。

5. 使用中应按月擦净表面的油污、保持清洁。

6. 任何因保管不善、违章施工造成阀门损坏、部件丢失，不属于本公司免费保修范围。

7. 安装时阀门与管路或法兰是否平衡，不能有较大差异否则会导致漏气或者损坏阀门。

8. 接线时应该接线示意图中所示，不可错误接线，否则导致模块损坏或功能失效，出线应作相应保护。

9. 阀门调试完成后需做相应的保护措施如防雨、防冻等。

10. 现场应有相关的警示标语如：严禁踩踏，确保故障排除后方可开启等。

11. 阀门维修时请先关闭前后阀门，同时切断电磁阀电源。

十三、 质量保证

   特恩达产品在出厂前，经过严格检验，并符合相关国家标准或行业标准。

   本公司承诺：凡购买本公司产品的用户，自购买该产品之日起一年内，本公司免费维修或更换。因以下情况损坏或出现损缺的产品，不享受此免费更换服务：

1. 不可抗拒事故灾害、人为疏忽、使用不当、安装不当；

2. 产品未经授权擅自拆卸改装；

3. 因运输过程造成的损坏；（与货运方协商解决）

4. 产品投入流通时的科学技术水平尚不能发现的材料或是设计、制造上的瑕疵。

十四、 责任限定

   用户应承认产品本身已决定了购买它的目的和适合度，对于未严格按照本产品说明书的要求由资质人员安装、以及未经许可的技术人员使用和维护产品，或是擅自更改或更换内部零件而引起的任何问题，本公司不承担责任。

   本产品说明书由成都特恩达燃气设备有限公司出版，由于印刷错误或产品的不断更新，导致本说明书的内容与实际产品可能有不符之处，这些更改恕不另行通知，敬请见谅．最新版本查阅请致电本公司。
